直埋式波纹补偿器在管道中起到的作用

发布时间:2019/10/31 16:13:16
直埋式波纹补偿器属于一种补偿元件,由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成.直埋式波纹补偿器主要是用于直埋管线的轴向补偿的伸缩中,具有抗弯能力,产品具有补偿量大,寿命长的特点.
  直埋式波纹补偿器属于一种补偿元件,由构成其工作主体的波纹管(一种弹性元件)和端管、支架、法兰、导管等附件组成。利用其工作主体波纹管的有效伸缩变形,以吸收管线、导管、容器等由热胀冷缩等原因而产生的尺寸变化,或补偿管线、导管、容器等的轴向、横向和角向位移。也可用于降噪减振。在现代工业中用途广泛。
  直埋式波纹补偿器主要是用于直埋管线的轴向补偿的伸缩中,具有抗弯能力,产品具有补偿量大,寿命长的特点。有补偿伸缩量直埋的管道应该在二处高固定点,一是在直管段的端部,二是在管道的分支处。长的无分支的直线管道两伸缩器之间是可以不设固定点的,靠管道自然形成的“驻点”,可以发挥出固定点的作用。
  驻点是钢制伸缩器管道之间管道的那个不动点,在管径相同,埋深都一致的时候,驻点与两补偿器间的距离是相等的。补偿器(包括了转角处的自然伸缩器)至固定点之间的距离都不可以_过管道的安装长度的限制,管道的安装长度限制的定义是固定点到自由端(补偿器)的长度,在这个长度下产生的摩擦力都不可以_过管道的许用应力下相应的弹性力。

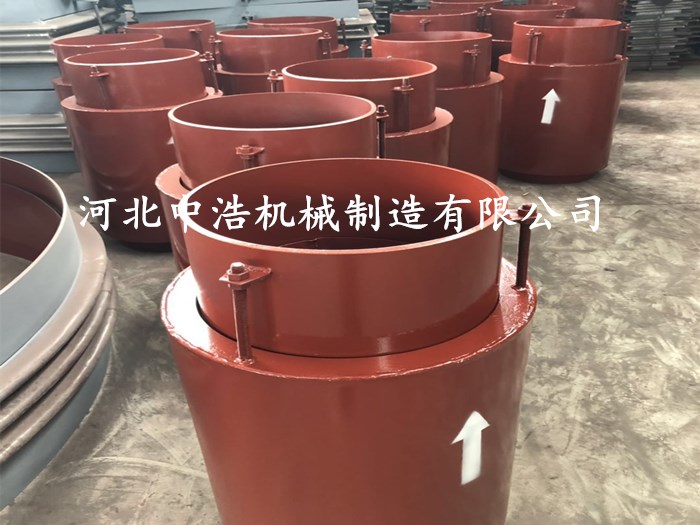

 直埋式波纹补偿器
  _一个管网系统,通过固定管架的合理设置,可将其分断为直管段、L形管段 、平面Z形管段、空间Z形管段、空间门形管段、平面门形管段,对于不同的管段,可选择不同结构型式的补偿器进行补偿。
   当管道选用直埋式波纹补偿器吸收位移时,首先确定固定管架的位置,然后进行补偿设计。固定管架的数量和位置要根据管系的走向、一个或一组 金属补偿器所能吸收的位移、适合设置固定管架的位置及与之相连设备的位置。由于直埋式波纹补偿器吸收扭转的能力较差,在设置固定管架和布置补偿器时,应尽量避免扭转载荷作用到补偿器上。
    金属波纹管按其用途分类一般分为轴向型补偿器、横向位移型补偿器、角位移型补偿器和压力平衡型补偿器。选用不同类型的补偿器和不同的布置方式,其补偿能力是不同的。选用膨胀节的基础步骤是初步设定管道固定支架的位置,不论—个管系如何复杂都可以用设置固定管架 的方法将其划分为若干形状较为简单的独立补偿管段,例如直管段、L形管段、Z形管段和门形管段等。
