不锈钢软连接的波矩的作用及波纹厚度选择

发布时间:2022/12/7 10:07:29
不锈钢软连接又叫金属补偿器可以有效确保管道有效运行,同时可以吸收设备振动,减少设备振动对管道的影响.不锈钢软连接选取合适的材质,根据管道的工作温度,耐高低温程度,结合管道的工作环境的耐高低压的情况.
  不锈钢软连接又叫金属补偿器可以有效确保管道有效运行,同时可以吸收设备振动,减少设备振动对管道的影响。补偿吸收管道轴向、横向、角向热变形。
  下面小编来说一说不锈钢软连接中的金属波纹部分,因为波纹和波矩起到重要的作用,其中波矩主要作用是提高管道伸缩节的补偿量,让其充分补偿管道轴向、横向及角向位移量,由于波矩是补偿器及其波形结构的重要参数,影响波纹管的有效长度和性能。
  波矩的变化趋势是随内径的增加而增加,波矩占内径的百分比则随内径的增加而减小。因为内径小的波纹管成型困难,波矩占内径的百分比应大些。
  不锈钢软连接在管道中的作用也很关键,但是这并不代表一个管段中安装的个数越多越好,有时会适得其反。一个管段安装多个或多种管道伸缩节后,看它是否是管道伸缩节补偿量确定管系,只要给某一管道伸缩节刚度一个较小值,计算其补偿变形是否发生明显改变,或在任两管道伸缩节间加一摩擦支架,计算其补偿变形是否发生明显改变,于是可以判断其管系在补偿元件上发生的补偿位移是否为确定值。
  在不是很确定的管系中要在不锈钢软连接上加上限制较大变形的结构,使管系转变为额定补偿量可确定的管系,尽管管系经常一些处理,单仍不如不锈钢软连接补偿量确定管系来的方便、好。因为设计的补偿确定管系,管道伸缩节实际工作变形总是小于额定补偿量,而不确定管系转化后。所以这种设计应对管道伸缩节补偿量给出足够的富裕度,以防止发生早期破坏。

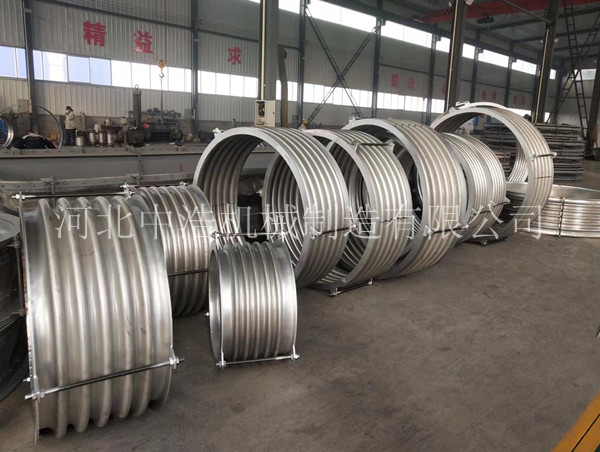

不锈钢软连接波纹管
  不锈钢软连接选取合适的材质,根据其工作环境,管道内的流动介质的化学属性,有没有腐蚀性,腐蚀性的程度如何,来选取材质;根据管道的工作温度,耐高低温程度,结合管道的工作环境的耐高低压的情况,综合以上,选取厚度合适的不锈钢软连接材质。
  碳钢和低合金制波形补偿器只适用于t≤375℃;奥氏体不锈钢制波形补偿器适用于t≤500℃。用碳钢或低合金钢制金属波纹管,其腐蚀裕度不得大于1mm,否则宜采用奥氏体不锈钢材料。
  对有氯化物、硫化物、酸、碱等易产生腐蚀的介质或工作温度较高(大于550℃)时,应选项用耐蚀合金或高温合金来制造不锈钢软连接,如国产材料FN-2、NS111及B-315或Incoloy800、825等。
  选取合适的波数,根据波纹管的用途,补偿量大小等因素,考虑金属波纹补偿器在应力作用下的疲劳次数,选择适合变形应力小、的相应波数。是否需要添加导向装置,根据某些金属波纹补偿器工作时间长,会产生柱失稳的情况,应增加一些导向装置。是否要加强环,根据某些金属波纹补偿器要适应较高的工作压力,适当增加加强环或多层架构。加强环是局部加强,多层结构是整体加强。
  连接方式,根据不锈钢软连接与管道或相应设备的端口情况,可选择法兰连接,卡箍连接,焊接连接。选择法兰连接,要按图选取合适的法兰,法兰的技术要以满足相应标准为规范,在实际操作中,经常会选错法兰,这个要注意,一旦选错,会影响整个管道的使用情况,造成不锈钢软连接管道的损失。
