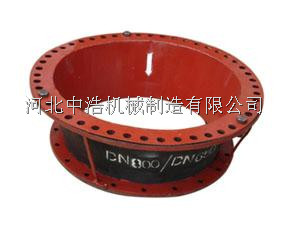

FDZ型风道橡胶补偿器材料表
|
序号 |
部位 |
材料 |
数量 |
|
1 |
法兰 |
角钢 |
2件 |
|
2 |
内外胶皮 |
_橡胶合成橡胶 |
1件 |
|
3 |
增强层 |
硅胶纤维织物 |
2层 |
FDZ-（2）型产品连接尺寸表（部分规格）
|
B1 |
B2 |
B3 |
B4 |
B5 |
B6 |
连接螺孔 |
间距 |
||
|
ф |
（n2） |
（n3）×b1 |
（n4）×b2 |
||||||
|
420 |
476 |
506 |
480 |
534 |
564 |
12 |
18 |
3×12 |
4×12 |
|
560 |
625 |
559 |
640 |
700 |
746 |
15 |
20 |
5×125 |
5×140 |
|
700 |
765 |
809 |
800 |
860 |
906 |
15 |
20 |
5×153 |
5×172 |
|
840 |
900 |
949 |
960 |
1020 |
1066 |
15 |
24 |
6×150 |
6×170 |
|
1120 |
1188 |
1232 |
1280 |
1340 |
1386 |
15 |
38 |
9×132 |
10×134 |
|
1400 |
1476 |
1538 |
1600 |
1672 |
1735 |
15 |
41 |
9×164 |
11×152 |

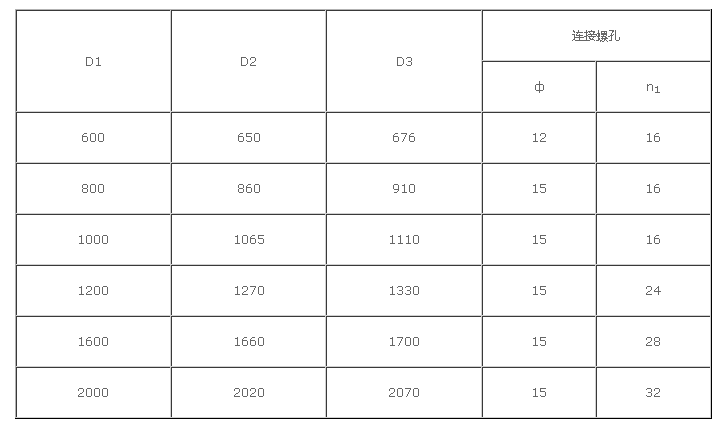

FDZ-(1)型产品连接尺寸表（部分规格）
注：用户在订货时需注意以下几点：
1、订货时需说明产品长度（L），直径在200mm以上的如有特殊要求，需提供有关尺寸及其它资料。
2、产品适合压力：4000Pa
3、适用温度范围：-40℃-150℃
