焊接小拉杆波纹伸缩节安装注意事项:
1.用户使用时若需要小拉杆,在安装后务必将螺母松开并离天耳板(或撑板)一段距离(数值由由向补偿量确定)。
2.若实际补偿量大于样本上的规定值(寿命≤1000次),产品在安装后要拆除小拉杆。
焊接小拉杆波纹伸缩节主要用于补偿管系XYZ三个方向的位移,具有管系设计简单,安装方便,价格低廉等优点。但该产品内压推力不能自缩,安装和设计是应考虑固定支架的受力。该产品目前常被用电站煤粉送风管道等低压管系,用以补偿管系的空间位移。
适用工况 :
设计温度: -20℃~+400℃
工称压力:0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa
工作温度:-50℃ -- 420℃
介质:液体、气体等。
法兰标准:国标GB、美标ANSI、日标JIS、德标DIN等
结构及材料 :
1.波纹管:不锈钢304、316L、321等
2.法兰、接管:碳钢、不锈钢304、316L、321等
3.拉杆螺栓、螺母:碳钢

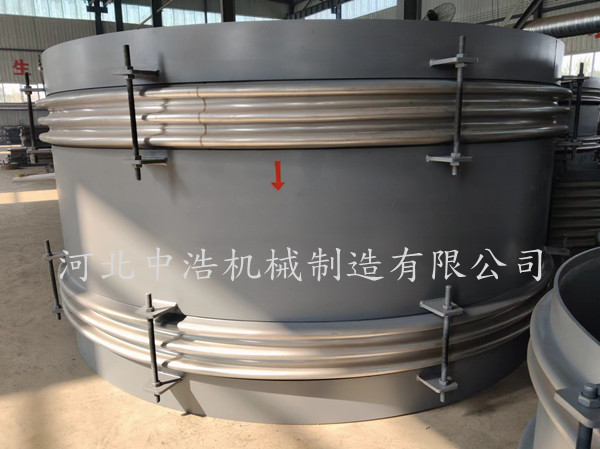

焊接小拉杆波纹伸缩节由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成,它在吸收管系任意平面内的横向位移,同时吸收轴向位移。小拉杆不能承受内压推力。
